ATOM 2.0 BETA 開箱＆組裝 嘖嘖zeczecｘATOM 2.0

繼上次ATOM開箱＆組裝過後
很多人私下問我
很多人來看文章
很多人觀望ATOM

不得不承認
在ATOM 1.0的時候
很多的小問題
會讓使用者不知所措
很多的小瑕疵
會讓你列印的很頭痛
我也知道我寫的開箱文也勸敗了不少人

但是
ATOM 2.0的出現
無疑是讓你的ATOM1.0

大大的注了一劑強心針

相信
ATOM官網
也放出了很多毒照
就算不是官網
ATOM的Facebook
也都讓你看到了神乎其技的架橋跟品質

當一個新產品推出
若只有自家使用者絕對無法察覺到很多細微的小BUG
所以這次ATOM 2.0為了提早解決使用者未來產生的問題
所謂防範勝於治療是吧！！
碰巧的我也參與了這次ATOM 2.0 BETA
 提供了一些的回饋意見與修正
而所有的意見跟修正都即將在未來正式的ATOM2.0版本
完美呈現　敬請期待
嘖嘖zeczec


廢話不多
簡易的開箱＆組裝

這次收到的外箱應該是1.3版的外箱包裝

打開來就看到FB之前超紅的太空人列印圖

簡易的ATOM 2.0BETA說明書



滿滿的內容物阿！！

非常多的零件組

 看到了滿滿的零件
幾乎都換新了
原本舊有的零件加上一些列印件都可以組一台舊版ATOM了！！

整組新的噴頭總成

天殺的架橋新利器


超美的新噴頭

新設計的噴頭座
CNC加工製品
克服了之前列印件的精準度跟穩定性

新版本的球頭螺絲
搭配
ATOM自行設計的板手

可以很清楚的看到這個圓圈處是搭配球頭螺絲的

附上兩顆測吹風扇
解決列印件散熱不足的困擾
不需要再自行加裝風扇了

噴頭座三件組
噴頭總成
噴頭座
噴頭上蓋

噴頭上蓋＆噴頭座
噴頭上這次使用PRESS沖壓成形
精準度也更勝以往的列印件
封底跟封底的間隙問題再也不會發生了

超迷人的新噴頭
使用了大量的金屬零件
散熱片是ATOM自行設計的鋁擠型件

一樣看得出來很多零件都是訂製跟CNC加工製品

CNC的天車零件
還記得舊版ATOM是使用列印件嗎？
當你的球頭螺絲在上面擺動的時候產生的公差
絕對會影響到你的成品優劣
這CNC天車件就是要大大降低個零件所產生的公差

上面的球頭螺絲的牙也攻好了

這是列印料吊架零件之一

第一代最令人詬病的磁鐵竿子
也是DELTA最迷人的結構之一
這次採用碳纖維材質製成
品質更勝以往

大家都知道ATOM是遠端送料的
第一代遠端送料的零件全部都試列印件
這次一樣升級成為到了CNC件

擠出端的步進馬達架子

料架的鎖固零件

其餘就是一些組件螺絲＆平台固定片

最後最令人意外的是...
連LCD的外殼這個都升級了！！
一樣採用沖壓再折彎成型
但是準確度跟鎖固穩定度都勝過了上一代

一樣進入組裝之前
先把零件裝入小盒子中以免遺失

大家看到我的ATOM1.0了吧
經過一段時日的吹殘
還有無數列印品的產出
已經變成這個樣子了

 傷痕累累的玻璃面

髒亂的毛絮
因為後來工作室收養了一隻流浪貓
美國短毛摺耳貓
意外的會掉毛....

連微動開關的焊點都斷裂了

悽慘的擠出端結構

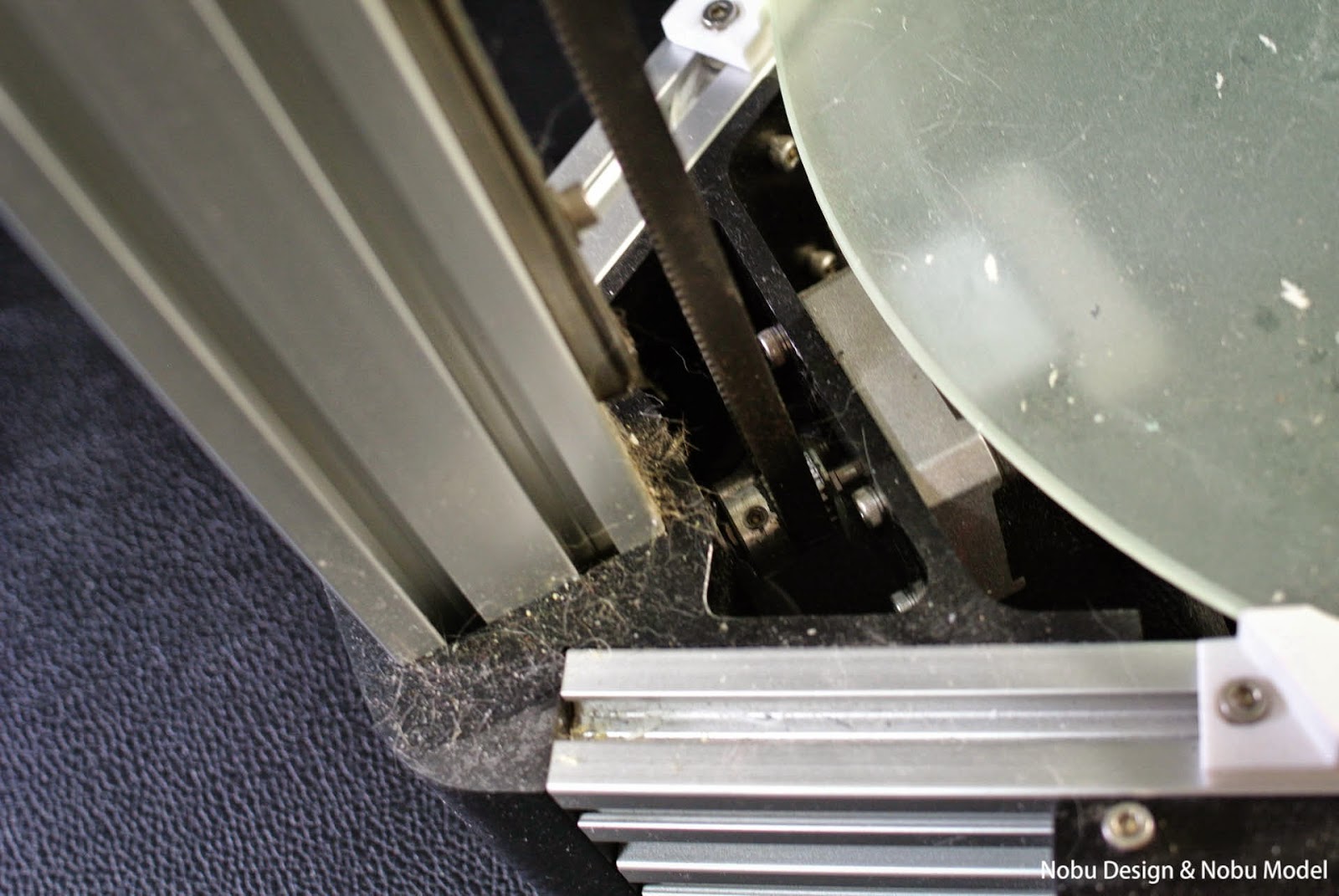

髒亂的輪軸

料架上面也是殘忍的使用痕跡阿

這次重生前加入了新血
借用一下電動起子來讓工作更輕鬆阿！

首先進入到了第一章節
滑軌與天車

說明內文有ATOM訂製板手的使用方式

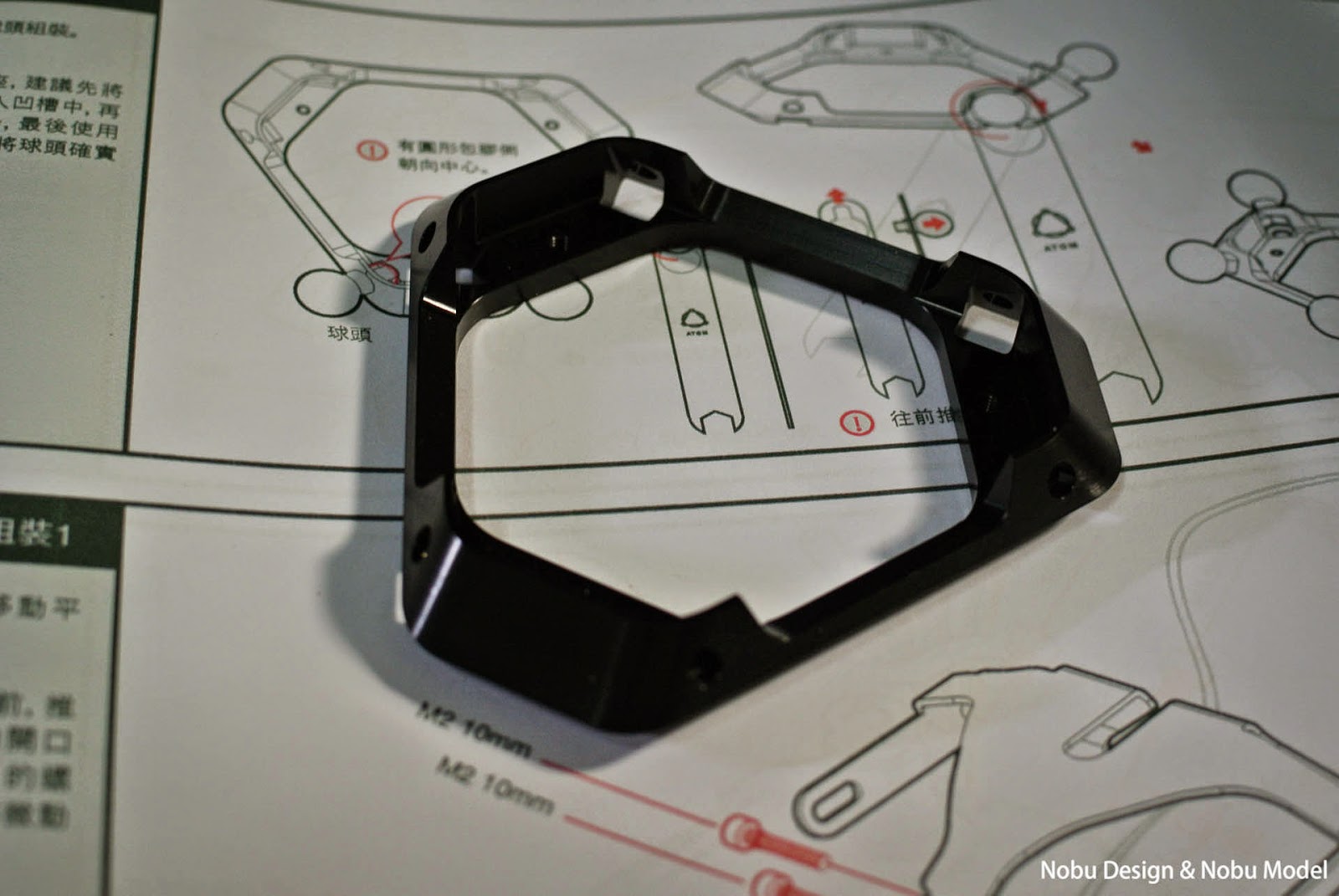

取出CNC天車件

先鎖上球頭螺絲

2.0使用訂製板手
不像ATOM1.0那麼辛苦使用尖嘴鉗把球頭螺絲夾的亂七八糟

特殊的皮帶調節固定塊

當鎖上滑軌之後就是要安裝特殊的皮帶調節固定塊

先把多餘的線都處理好

把所有的天車都先鎖固
也把皮帶裝進固定塊裡面

一氣呵成的裝上
看到了沒？
利用螺絲的牙鎖緊放鬆
來調整皮帶的鬆緊
不需在像以前用束線帶傻傻的出力
並且毫無根據的鬆緊控制

第二章
組裝噴頭平台

噴頭座

一個噴頭座搭配六顆球頭螺絲組成DELTA的精神結構

這次的球頭螺絲為了解決第一代球頭螺絲
直接鎖入列印件，因長時間列印鬆弛的問題點
特別配上了防鬆尼龍螺帽

當所有球頭螺絲就定位

噴頭上蓋 ＆微動開關

這次微動開關使用兩顆M2螺絲直接鎖固

首先將噴頭鎖上噴頭上蓋

再鎖上側邊風扇
這風扇口記得朝下
這風扇是要吹列印件
讓列印件迅速散熱來讓列印件表現得更迷人的利器

因為線材的關係，我沒有全部走中間
讓他從兩側繞出

整個總成的底部

 前方也是搭配了M3長型螺絲且鎖上尼龍螺帽來觸動微動開關
並增加此處的安定性

第三章
擠出端
進料馬達座更新

這次使用了CNC件來讓軸承更精準順暢

瞬間就裝了這幾件

馬上來調整擠出齒輪的理想距離

大家看到了右側進料端的弧形進料口了嗎？
為了擺脫鐵氟龍管的束縛
ATOM設計了弧形進料端

整個擠出端鎖固完成

噴頭平台上架

天車都OK

開始接線

這部分零件就是鎖固料架的零件

料架零件
這次的零件非常簡單
也取代一代的列印件

頗美的

最後一章
LCD螢幕架更新
將舊版的開關拆下直接裝入新版外殼

這邊內側使用束線帶攻略

 前方安裝過後
把舊版的開關旋鈕移植過來
新版的也有附上，但是還要留下舊版的一些遺跡
你說是吧？

底部的鎖固方式

鎖點剛好座落在壓克力板的旁邊

安裝完成

迷人的ATOM 2.0噴頭

安上清洗乾淨的玻璃

迎接ATOM2.0
你準備重生了嗎？
嘖嘖zeczec




PS.後記：大家一定很好奇ATOM2.0的列印品
相信開箱文過後，會漸漸出現很多的ATOM2.0列印品的！
