最近辦公室來了一個３Ｄ列印新玩具＂Ultimaker3 ＂
身為開箱愛好者
抽空開了箱
這台是台灣＂三帝瑪(3DMART)＂經銷代理
來辦公室時已經組裝跟測試過了
簡單說來只要＂開機即用＂
先看看Ultimaker3外觀
玩過了滿多台印表機，這台的特別之處在哪呢？
有發現噴頭嗎？ 兩個！！
＂雙噴頭機型＂
有看到兩個噴頭有高低落差嗎？
超級玄機
這設計就是讓雙噴頭可以完美運作的原因
後面再跟大家解釋

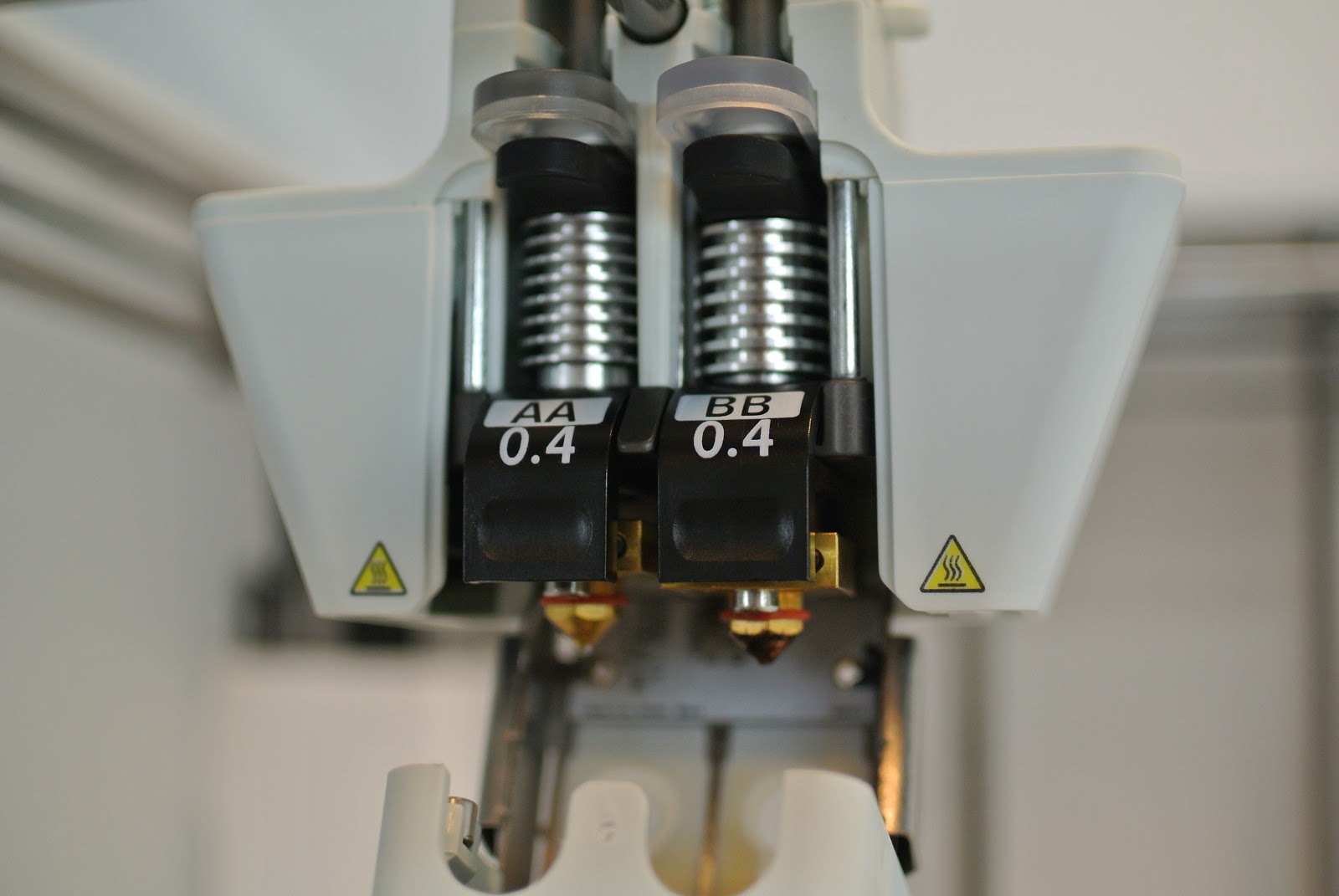

先把噴頭組打開給大家欣賞一下
美麗而且構造簡單又非常好維修的噴頭
原廠已經幫忙裝上
ＡＡ噴頭（供ＰＬＡ材料）
ＢＢ噴頭（供ＰＶＡ材料）
ＰＶＡ材料即是本篇開箱的大重點
ＰＶＡ是水解支撐材是唯一可以解決以往支撐難以拆除並留下醜陋痕跡的問題
噴頭座裡面有含一個風扇可以幫助散熱
皮帶跟轉軸
Ｚ軸的螺桿
三帝瑪(3DMART)經銷代理
所以貼上貼紙以示保固
開機畫面
開機後，右邊小轉盤立即亮起
開機狀態之下，會全機亮燈
有看到此台雙噴頭機種最強的設定機關了嗎？
就是這個開關
這個開關前後切換可以控制噴頭的高低差
利用高低差可以閃過我們列印的物件
讓噴頭不會撞到列印件
那你一定很好奇？
那在列印的行進中是怎麼切換噴頭的
設計者也非常的聰明利用硬體來切換噴頭
有看到照片中的塑膠凹形槽嗎？
當要列印第二個材料時
噴頭會移動到這個凹槽處
利用凹槽將噴頭開關切換高低
補上兩張小圖解來補充說明這個噴頭高低差的設計
當選擇ＡＡ噴頭作動的時候，ＢＢ噴頭會往上提升，避開列印件
當選擇ＢＢ噴頭作動的時候，ＡＡ噴頭會往上提升
有效防止ＡＡ噴頭碰撞到列印支撐材
那這厲害的機關是否需要自行操作？
或者在G-code上面編寫甚麼東西呢？
完全不用！！
利用官方的Ｃｕｒａ
指定雙噴頭材料即可無腦使用！！
或者在G-code上面編寫甚麼東西呢？
完全不用！！
利用官方的Ｃｕｒａ
指定雙噴頭材料即可無腦使用！！
簡略介紹上料捲的過程
首先你要有一卷料（廢話）
原廠料捲，重量為350G
線捲尺寸是俗稱的3mm
實為2.85mm
原廠料捲最大的特色
料卷內建NFC
會自動與機器配對
擺上1號料捲位置
將線穿過一號料捲的專用導線器
選擇輸入的材料
其實因為有NFC，會自動感應甚麼樣子的材料
在選擇完材料後齒輪馬達會開始作動，就可以將料捲穿過馬達處
等料探出頭約略兩公分內時，可以在前面板按下按鈕加速送料
這時候AA噴頭會開始加熱
紅色LED代表加熱中
藍色LED代表常溫
這點滿貼心的，可以明白告訴您噴頭是否高溫，以免燙到
2號料捲擺上PVA材質
PVA為水解材，價格略高，但是後面成品的分享你就可以看到PVA的優勢了
如上述作法一樣送料至噴頭
BB噴頭加熱
BB噴頭在送完料時會預擠一些料出來
跟AA噴頭一樣
退料步驟大同小異
在此不贅述了
首先你要有一卷料（廢話）
原廠料捲，重量為350G
線捲尺寸是俗稱的3mm
實為2.85mm
原廠料捲最大的特色
料卷內建NFC
會自動與機器配對
擺上1號料捲位置
將線穿過一號料捲的專用導線器
選擇輸入的材料
其實因為有NFC，會自動感應甚麼樣子的材料
在選擇完材料後齒輪馬達會開始作動，就可以將料捲穿過馬達處
等料探出頭約略兩公分內時，可以在前面板按下按鈕加速送料
這時候AA噴頭會開始加熱
紅色LED代表加熱中
藍色LED代表常溫
這點滿貼心的，可以明白告訴您噴頭是否高溫，以免燙到
2號料捲擺上PVA材質
PVA為水解材，價格略高，但是後面成品的分享你就可以看到PVA的優勢了
如上述作法一樣送料至噴頭
BB噴頭加熱
BB噴頭在送完料時會預擠一些料出來
跟AA噴頭一樣
退料步驟大同小異
在此不贅述了
現在開始來列印第一個樣品
測試的檔案非常簡單
50mm X 50mm X 10mm 圓角立方體
測試的檔案非常簡單
50mm X 50mm X 10mm 圓角立方體
列印開始前會利用噴頭偵測平台高度並且自動校正
因為有設定底部棧板
並且使用PVA材質當成棧板
會讓成品比較好從底板剝離下來
所以一開始先從BB噴頭列印
其實在列印之前會預擠一球料
（沒拍到照片）
在開始擠出AA噴頭的PLA料之前
會在旁邊預擠一球以測試噴頭順暢度
並且將噴頭前方的雜質帶出
接著開始列印PLA第一層底板
開始堆疊內部支撐結構
突然之間...完成了
封頂的效果非常的好

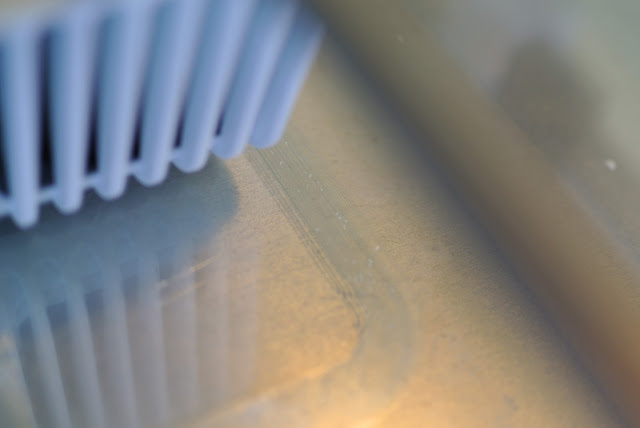

側邊紋路也很美
第二個列印件馬上出爐
特別放了10元當比例尺
這種需要大量支撐的物件
在PVA水解材的加持下就是猛
特別放了10元當比例尺
這種需要大量支撐的物件
在PVA水解材的加持下就是猛
泡水測試
泡個幾分鐘之後
PVA材質會開始融化的感覺
強烈建議，不要摸
很黏手．．．
融化到一半的狀態
提供四張照片給大家看清楚細節紋路
神奇的ＰＶＡ水解材
從這張可以清晰看到去除支撐之後這紋路也是很細緻的
一般這種尺寸再拔除支撐的時候可能兩支前手掌都斷光了
再接再厲一直瘋狂的列印＆測試

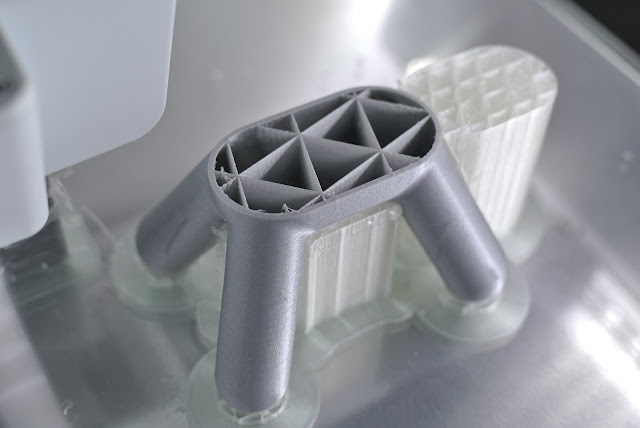

看到這個熟悉的身影了嗎？
這個檔案就是我之前在ATOM開箱所用的Puppy chair列印檔案
美麗的堆疊紋
特別介紹這個塔柱
這個是替換噴頭時用來清理噴頭嘴的塔柱
因為塔柱的設計，噴頭在塔柱上列印時可以將多餘的殘料清理並留在塔柱上
噴頭再回到列印件的時候可以保持乾淨繼續列印
圓形的封頂也是很美的
這個檔案是最近非常流行的
Journey_to_the_West_-_Monkey_king
這個檔案需要大量的支撐才可以做得漂亮
尤其臉部的細節甚至還有頭髮
嘴巴裡面還有舌頭的部分都需要支撐
先賣個關子
下一篇成品會公布效果
看到這個熟悉的身影了嗎？
這個檔案就是我之前在ATOM開箱所用的Puppy chair列印檔案
美麗的堆疊紋
特別介紹這個塔柱
這個是替換噴頭時用來清理噴頭嘴的塔柱
因為塔柱的設計，噴頭在塔柱上列印時可以將多餘的殘料清理並留在塔柱上
噴頭再回到列印件的時候可以保持乾淨繼續列印
圓形的封頂也是很美的
這個檔案是最近非常流行的
Journey_to_the_West_-_Monkey_king
這個檔案需要大量的支撐才可以做得漂亮
尤其臉部的細節甚至還有頭髮
嘴巴裡面還有舌頭的部分都需要支撐
先賣個關子
下一篇成品會公布效果
接著就是拿我之前廣受大家好評（自己誇）的鋼彈手掌來測試了
這個檔案雖然造型簡單
但是零件眾多
在組裝上有它的難度
這塊黑色的零件有出現一些紋路
目前尚未釐清甚麼問題點
不過效果還可以接受
完美的底層
封底效果真的很棒
銳利的邊緣也表現無遺
封頂效果更不用多說了
接著再印一次Puppy chair
單純測試單噴頭
單種材料，同材質支撐的效果
列印效果也是很完美
但是，支撐材剝除的效果呢？
等成品篇一併解答囉！
若要說有沒有失敗的案例
還是有的．．．
為了測試支撐材替換高度
在底層的支撐材都是選用ＰＬＡ
在靠近物件的3mm厚度時開始堆疊ＰＶＡ水解材
為了減少ＰＶＡ的使用量
測了兩次都失敗 ．．．
還是切回純粹ＰＶＡ全支撐設定
接著介紹噴頭替換
當你不需要列印ＰＶＡ水解材的時候
可以考慮把兩個噴頭換成ＡＡ
這樣可以使用不同顏色的ＰＬＡ料捲
列印出來的東西就有雙色
但前提ＳＴＬ要設定顏色的部分必須分割開
官方原廠配有
AA噴頭 x 2
BB噴頭 x 1
噴頭正面
看到超粗的喉管
背面有原廠晶片
插上後會自動辨識噴頭規格
替換的方法很簡單
把風扇罩打開
會看到兩個都是常溫狀態的噴頭
取下你要換的噴頭
將藍色的塑膠片向下壓後拔出即可
拔出的狀態
如法炮製的把AA噴頭裝回去卡上
無痛拆裝噴頭
簡單到不行
選用黑色&橘色
話說這款橘色真的很美，超飽和的亮橘色
迅速的換料，擠料
擠料之後就可以來列印雙色物件
在此先插播一下列印雙色物件的相關設定畫面
首先你必須要在STL就將物件分割開來
因為這個花瓶是我自己繪製的
所以要分割開來是非常簡單的
同時選這個兩個物件後按下右鍵
選擇Merge Models
＂噹噹＂
合而為一
預覽一下切片
啟動列印之後可以在電腦連線視窗監控列印狀態，這功能超棒的。
看看實物
雙色融合的非常的好
緊接著再印一個花瓶
有別於另個花瓶，這個花瓶基底是黑色料
利用了一些手法讓橘色成為點綴效果
這種融合效果也不錯
但是我花瓶尺寸設定的太小了
所以沒辦法把橘色很細膩的表現出來
看官喜歡哪一種融合法啊？
最後介紹
一體成形的雙色Ball Chair
就在剎那間
Ball Chair已經完成了
在這種不用支撐的造型表現
完美的呈現雙色列印的優勢
開箱篇到這邊結束
下篇就是列印成品篇
總結一下
這台
Ultimaker3
最大特色就是＂雙噴頭＂
專利的雙噴頭高低差
可以完美列印ＰＬＡ雙色或者ＰＶＡ支撐材
如果只使用單色，單噴頭呈現也很不賴
另外講一下這台列印機的噴頭設計非常的好
堵料的時候非常好清理
只要拿起一段ＰＬＡ再加熱噴頭時候硬塞基本上都可以通
還有一招超強的
因為使用2.85mm的料
再加熱噴頭時先施壓擠出
然後將噴頭降溫
可以在噴頭變常溫的時候把料硬抽出
前端的料因為噴頭冷卻定型後會把噴頭前端髒污帶出
好列印機 不買嗎？
想要完美解決支撐的方案非Ultimaker3不可
如果只使用單色，單噴頭呈現也很不賴
另外講一下這台列印機的噴頭設計非常的好
堵料的時候非常好清理
只要拿起一段ＰＬＡ再加熱噴頭時候硬塞基本上都可以通
還有一招超強的
因為使用2.85mm的料
再加熱噴頭時先施壓擠出
然後將噴頭降溫
可以在噴頭變常溫的時候把料硬抽出
前端的料因為噴頭冷卻定型後會把噴頭前端髒污帶出
好列印機 不買嗎？
想要完美解決支撐的方案非Ultimaker3不可
