距離上次組裝一台新的電腦已經八年了
i7-2600k 陪伴了我八年
電腦裡面的美女也引退了好多人
小澤瑪麗亞、愛田由 在現在高解析度螢幕看來真的殘破不勘
我也從小屁孩歲到三十好幾
．
．
．
總之
就在今年九月份組了一台新電腦
其實採購電腦的時間也是心血來潮
在某個周末就突然去買零件
產品清單
處理器 CPU ：Intel i9-9900KF
CPU 散熱器： Cryorig 快睿 R1 (通用版)
主機板 MB ：GIGABYTE 技嘉 Z390 AORUS MASTER
記憶體 RAM：G.SKILL 芝奇 幻光戟16G*2雙通DDR4-3200 兩組共 64GB
顯示卡 VGA：GIGABYTE 技嘉 GeForce RTX 2080 TURBO 8G
固態硬碟 M.2 SSD：威剛 XPG S40G RGB 1TB/M.2 PCIe
內接硬碟 HDD：Seagate 6TB 那嘶狼 (ST6000VN0033) 兩顆組 Raid 1
電源供應器：CORSAIR 海盜船 RM850X
機殼 Case：NZXT 恩傑 H440 Plus Razer 特仕版
迷人的H440 Razer版本
加上近年愛上 雷蛇 Razer 周邊
這次組裝電腦傾向 雷蛇 Razer 風格靠攏
照理來說2019下半年要組裝雷蛇信仰應該要選擇
聯立 Lian Li PC-O11 Dynamic
因為這H440 Razer．．．已經買了放超過一年了．．．
想說下台電腦就是要H440 Razer
誰知道後面竟然出聯立Lian Li PC-O11 Razer 版本
不過NZXT設計真的沒話說的好看
主機板選用 GIGABYTE 技嘉 Z390 AORUS MASTER
因為上一台是i7-2600k配 技嘉 Z68用了八年頭好壯壯
對技嘉頗具信心，持續支持！！
支援RGB燈效，質感滿點 。
此處依然RGB
好貴的Ｕ
Z390 AORUS MASTER的標籤不只主機板有，連PCIe的散熱片都有
現在的中高階主機板在記憶體跟顯示卡插槽旁邊會有金屬邊框加強
記憶體選用G.SKILL 芝奇 幻光戟16G*2雙通DDR4-3200 兩組共64GB
覺得好美
難怪那麼熱賣
裝上去之後更美
系統碟選用威剛 XPG S40G RGB 1TB
RGB最上！！
看起來只能選擇第三個插槽
因為XPG的RGB燈效
自帶效能不怎麼好的散熱器
有燈效 沒散熱
因為我知道第一個PCIe插槽會被塔型散熱器擋住
順便把帶有Z390標籤跟第二個PCIe插槽替換
散熱器選用 Cryorig 快睿 R1 (通用版)
快睿的工業設計滿強的
造型跟細節都滿很美
配件包
聽說附贈的CP7散熱膏也不差
Z390 AORUS MASTER 背面有一體式背板
有些主機殼的銅柱若太短會上不去
第一種安裝方向
散熱風扇從顯示卡方向抽風
第二種方向
從記憶體處抽風
要參考機殼設計決定安裝方向
太久沒點散熱膏
爬了一下文
好像現在流行五點
巨型塔散一般螺絲起子都無法勝任
通常會內附一把
偏偏我有一把更長的
當年利民HR-20附贈的螺絲起子一直伴隨著我安裝塔散

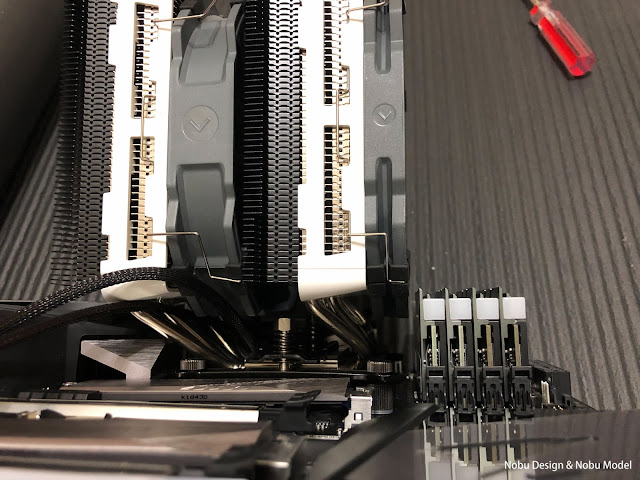

這張圖可以很清楚看到R１通用版右側＂薄風扇＂剛好閃過
如果買終極版，你必須要犧牲一顆風扇，或者另外買一顆薄風扇
左邊也算是剛剛好
這張圖可以看到我的第一個PCIe完全被遮住
若日後想加裝可能需要拆塔散了
試裝一下顯示卡
全部都被遮到．．．
等日後換好看一點顯卡再來搭配垂直顯卡套件
請出機殼
NZXT 恩傑 H440 Plus Razer 特仕版
Razer 雷蛇 信仰標誌
因為這款機殼出品的時候
Razer chroma的產品應該還很少
加上這機殼本身不支援chroma系統
貼紙當然是舊版的綠色
若有支援 Razer chroma
貼紙就會是這種版本
機殼要安裝的第一個零件
通常是電源
這次選用CORSAIR 海盜船 RM850X
電源從下方進氣
所以有一個防塵網
卸除防塵網可以看到電源風扇
安裝主機板
背面可以看到主機板的一體式背板完全貼合到機殼
差點鎖不上去
把該接的線接一接大致整理一下
先測試硬體再說
開機啟動成功
雷蛇信仰光有四處
雷蛇信仰光有四處
1.開機按鈕
2.前面板LOGO
3.側面LOGO
4.主機殼下方會亮綠色
可以看到RGB的幻光戟
有人發現四隻顏色不同步嗎？
RGB的XPG S40G
就是這個前面板的信仰LOGO吃了我不少錢
這張圖可以清楚看到機殼下方的LED爆亮
有種莫名的不協調感
RGB的記憶體
RGB的SSD
RGB的鍵盤
RGB的滑鼠與滑鼠墊
靠．．．機殼只能綠光．．．只有Ｇ光
知道為啥我想要聯立的 PC-O11 Dynamic Razer 版本了吧
就這樣
只能綠光
只能綠光
只能綠光
這個感覺在我腦海揮之不去
若不能機殼RGB
我還能說自己有信仰嗎？
就這樣過了一週
這三個套件出現在家裡
Lian Li Bora Digital ARGB 三風扇套組
Lian Li STRIMER 8PIN RGB CABLE
Lian Li STRIMER 24PIN RGB CABLE

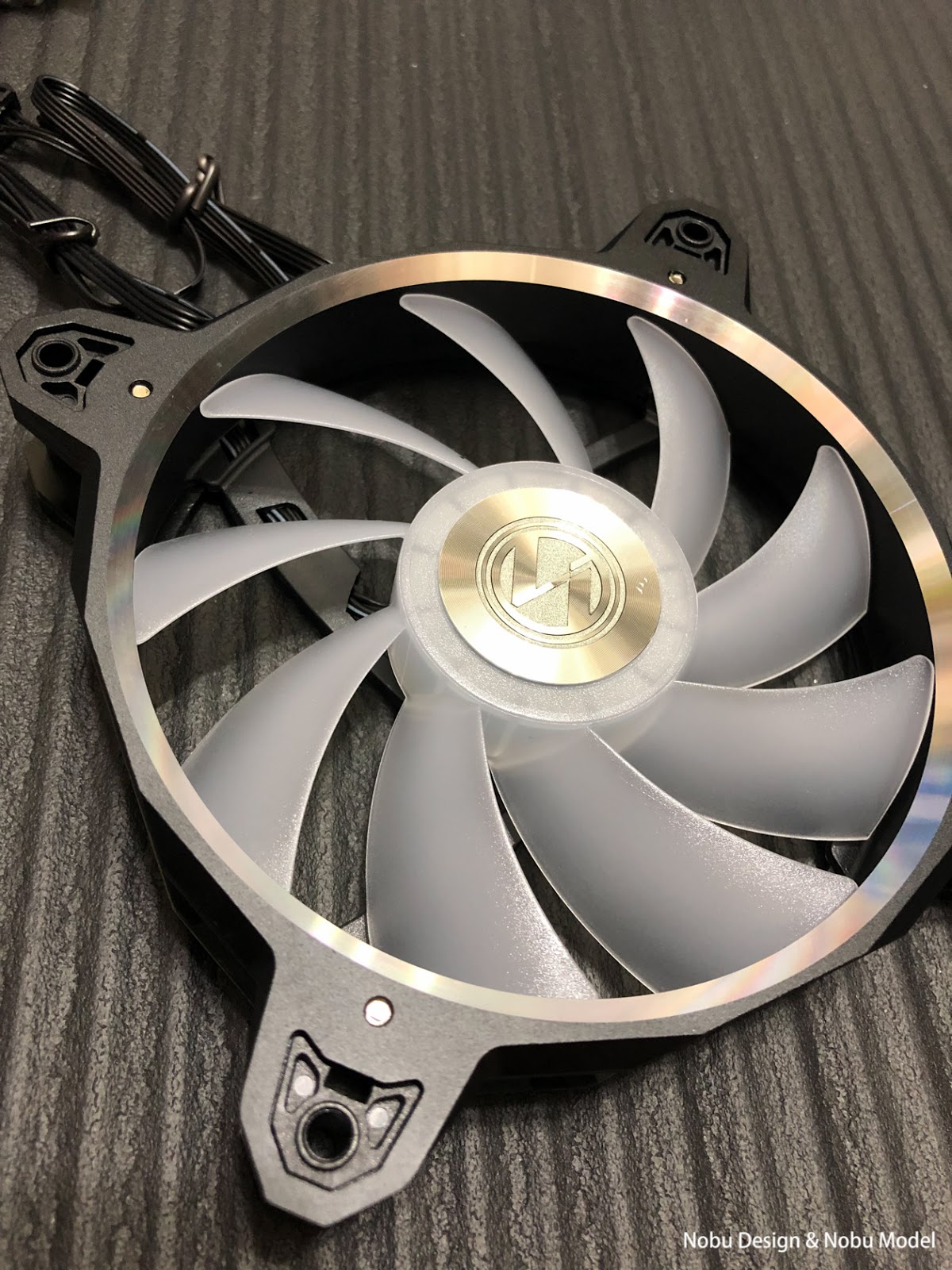

不由得誇獎這款風扇做的真美
鋁合金外殼
黑框搭配鋁色拉絲斜邊真的畫龍點睛
這個斜邊是我選擇聯立風扇的原因
一週間我做了一些功課看了多家風扇
稍微解釋一下
ARGB的風扇可以做出一種特殊效果就是RGB的漸層變化
傳統RGB的變化是跳躍式的
例如Ｒ燈跳Ｇ燈跳Ｂ燈，所以看起來會有段差感跟切換感
簡單說來就是用30FPS或者144FPS看燈校的差別
但是ARGB是漸進式的變化，較細膩也較美
簡單說來選ARGB應該是趨勢
通常燈數越多，價格越高
像是Corsair LL140 RGB Fan利用16顆燈珠來細膩的變化RGB
還必須得用Corsair專用控制器來同動所有風扇
若選擇ARGB規格
只要主機板有支援5V ARGB的3 PIN針腳即可安裝
Lian Li Bora Digital ARGB這款除了支援ARGB之外
在他的造型設計上有一個物理先天優勢
雖然該風扇只有使用了12顆燈珠
加上所有的燈珠都在風扇的中心
造理說無法呈現中心與風扇外圈雙色色環效果
但是他利用了鋁色拉絲斜邊＂反射＂
將中心風扇的光反射在斜邊上讓視覺效果感覺有雙色色環
尤其黑色外框與鋁色斜邊的視覺感最為明顯
講了那麼多
看影片直接點
風扇遙控器跟配件
若主機板不支援ARGB
需使用遙控器來得到特殊燈校控制
Lian Li STRIMER 8PIN RGB CABLE
Lian Li STRIMER 24PIN RGB CABLE
這兩個套件
我只能說要 玩RGB 必備
可以看到單純安裝這個線是沒有任何效果的
等於電源線延長而已
發光的原理是透過該部位發光還有軟性透明導光條來得到發光效果
工業設計上很常利用此種手法來導光
滿滿的導光條
雖說這兩個套件必備
不過安裝的過程，我覺得缺點不少．．．
安裝難度有點高
比如說線材百分之百一定會彎曲
所以內側長度應該設計的筆外側長度短一點
若全部都等長，會有某部分多餘
如圖
接著安裝風扇
RGB
RGB
RGB
有一種微滿足
．
．
．
靠
．
．
．
我的信仰光不會亮
機殼所有綠光掛點了
只剩下綠色的LOGO
黯淡的前面板
就這樣
機殼不會發光
機殼不會發光
機殼不會發光
這個感覺在我腦海揮之不去
若信仰光失去了
我還能說自己有信仰嗎？
期間我有跟NZXT求助，但是此機殼停產了
他們說可以單獨賣控制燈光的PCB版
如果測試真的不行在退款給我
想想一不做二不休
自己把所有的燈全部改一改好了
一周後．．．
買兩了個5V燈條
想說直接安裝到機殼底部取代原本的機殼光
但燈座外殼太厚加上要拆機殼底座的兩個燈條
又是鋁色的，若硬結合感覺非常土砲
意外發現機殼內部有一個空間放一條不錯看
看著這個燈條的PCB感覺要切斷也有風險
就這樣
．
．
．
事隔八年的組裝電腦經驗很不爽
自己把燈弄壞了更不爽
．
．
．
就這樣把前面板拆下來
把LOGＯ挖出來
這個前面板的LED導光設計得很讚
打在壓克力板，讓整片光分布均勻
就是這個LOGO弄得這次組電腦搞超久
已經三周了
又額外買了12V燈條來配
終於有綠光了
紅光
藍光
怎麼看起來還是綠色
原來這個是噴漆塗裝
嘗試把綠色的地方用溶劑擦成透明的
好像有機會喔，在弄乾淨一點
靠
原本是有信仰沒光
現在連信仰都毀了
三頭蛇LOGO一頭被毀了
乾脆全部都磨掉
想說把貼紙貼上去當作信仰
總是要妥協的
尺寸
不合
就這樣
原本的信仰機殼
變成白牌機殼
就這樣我的摟空LOGO機殼陪伴了我一週
看這個機殼很不爽
看自己手殘更不爽
期間原本想訂 聯立Lian Li PC-O11 Razer 版本
但是我又滿喜歡 NZXT 品牌的設計風格
只好
趕快動手修一修
又訂了5V裸燈條
特別找了可以單顆單顆剪斷的燈條
特別找了可以單顆單顆剪斷的燈條
利用分接頭先試裝
如果利用雙面膠貼上去會發現照桌面地板燈珠顆粒感很強烈
不夠柔光
那就加個柔光罩吧
請出免費資源

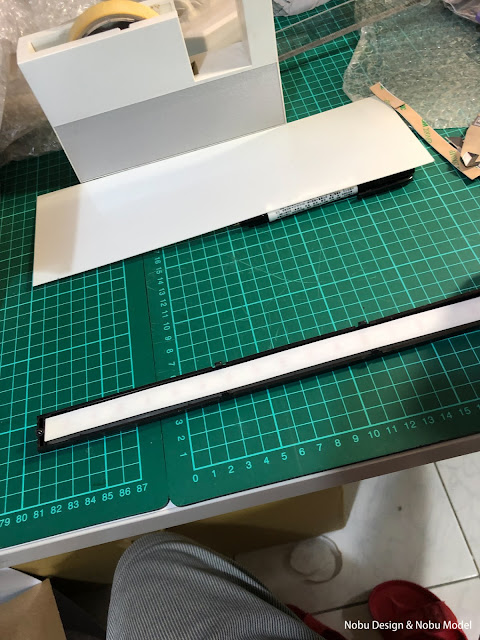

A4 L型半透明資料夾
拆下機殼塑膠燈座
切切切
要把燈條貼在白色塑膠板比較方便固定
完美的一拜
重新安裝回機殼底部
完美
測試燈光
因為吃5V，所以控制燈效更簡單了，由主機板控制即可
主機板軟體是GIGABYTE 的 RGB FUSION 2.0
主機板軟體是GIGABYTE 的 RGB FUSION 2.0
機殼底部燈光問題完美解決
可以發光又同時擁有ARGB的效果
回到前面板的LOGO
利用模型研磨劑重新拋光
粗中細
這透明程度還可以接受
利用繪圖軟體重新繪製了一份LOGO
１：１視圖
比對一下LOGO效果
尺寸完美契合
上色過後也是尺寸也是完美契合

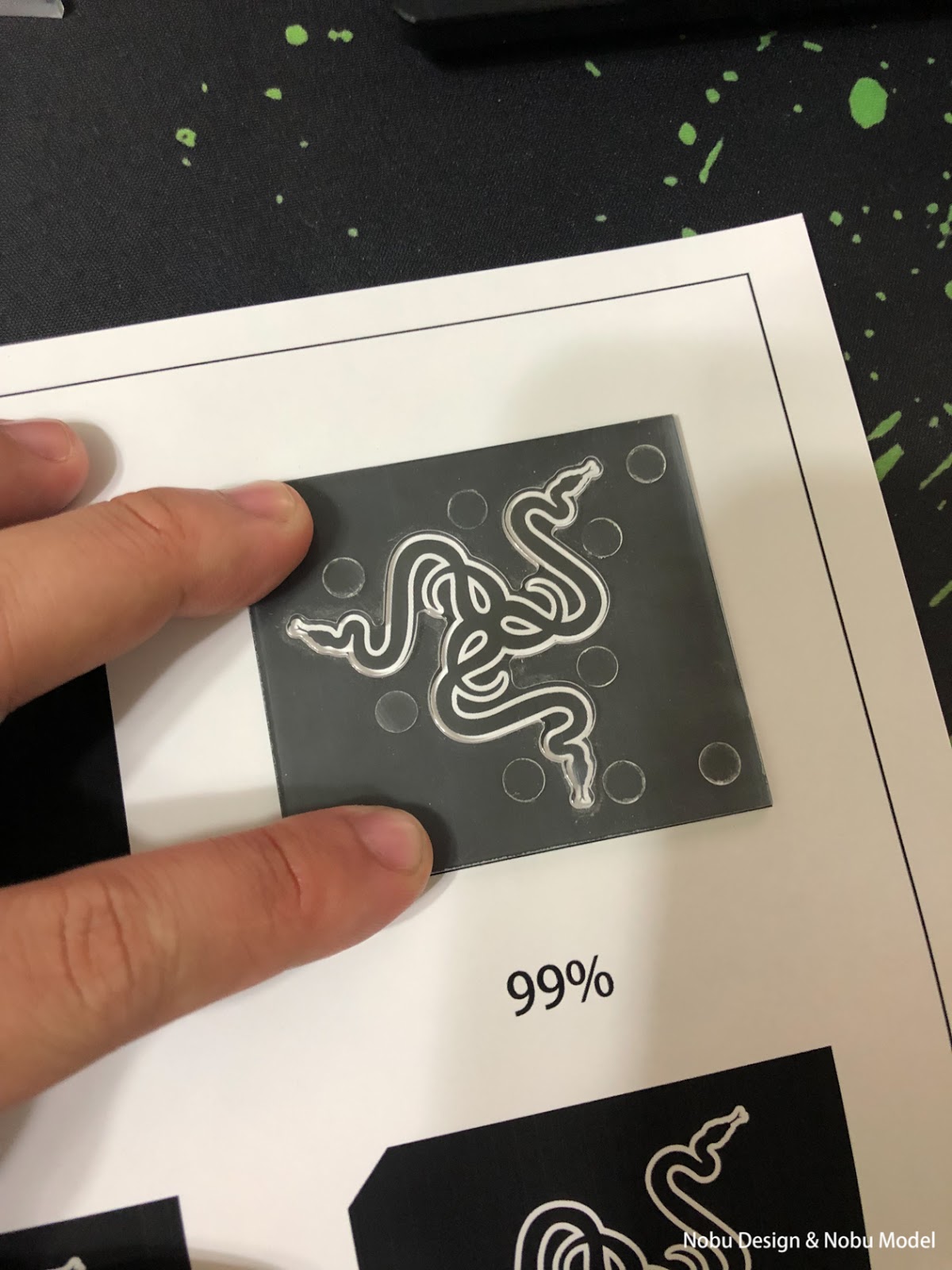

列印出了三種比例來微調
99%尺寸最為理想
並設計了黑白色系
可以解決藍光還是透綠光的問題點
利用LOGO樣板跟遮蓋膠帶
手動切出遮蓋處
噴漆
頗有回事
感覺不行
細節差太多
正式宣告NG
經歷這樣的失敗之後
想說要重現這個信仰LOGO
想找了網路的二手機殼來殺肉
但是不太好買
只好又．．．
因為這次有筆刀刻線的痕跡
只好用粗砂紙
還需要請出重裝備
一次打磨到底
打磨到無筆刀刻線痕跡為止
再來一次粗中細
又回到原點之後
．
．
．
最後想到印製水貼
但是怕效果不好
先利用高品質輸出測試看看
可以看到之前的LOGO有噴墨的印刷線
最後選用白色的
終於
．
．
．
信仰回歸
雷蛇 Razer
歸位
難道 你覺得
到這邊就結束了嗎？
我最終要的是甚麼
因為前面板機殼的燈珠是12V的5050 LED RGB 燈條改的
要跟其他ARGB連動有點麻煩
我要的是
全機殼RGB
全機殼RGB
全機殼RGB
將５V的燈珠
一顆一顆剪開黏貼至塑膠底板上
將所有的燈珠焊接
實現了5V ARGB的效果
順手將那天撕壞的隔音棉整理一下
改天再裁切一塊貼上去即可
先利用遮蓋膠帶暫時固定
暫時就讓我用這張RGB信仰結尾吧
整個組裝歷程至此
心得很多
有種般石頭砸自己腳的感覺
中間過程做了一些功課才知道要整個機子RGB同動有點小麻煩
要從一開始的硬體選擇就要好好挑選
我組裝方法這樣算是硬改的不夠完美
中間其實有些插曲
例如幻光戟兩隻兩隻燈效不同步
回原價屋換貨時唇槍舌戰了快兩小時．．．
另外GIGABYTE 的 RGB FUSION 2.0
這套軟體讓我頗為失望
中間其實有些插曲
例如幻光戟兩隻兩隻燈效不同步
回原價屋換貨時唇槍舌戰了快兩小時．．．
另外GIGABYTE 的 RGB FUSION 2.0
這套軟體讓我頗為失望
