既 2019 年的組裝文之後，心理總希望機殼裡的 Razer 綠光能加入Chroma
殷殷期盼
技嘉的 RGB Fusion 2.0
能透過 Chroma Connect 來控制主機板所有的 ARGB
關於技嘉 我就不說了．．．
那關於 Razer 信仰
能有多少的愛來維持這個信仰
在今年下半年
學業告一段落
終於有空了
這幾年除了心心念念的 Chroma RGB
也買了一組 Razer 原廠燈條來增加氛圍
Razer Chroma Hardware Development Kit (HDK)
盼了又盼
Razer 原廠竟然出了
Razer Chroma Addressable RGB Controller
內容物

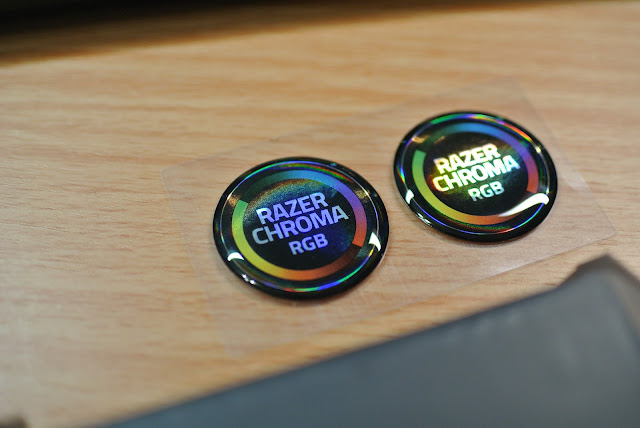

第一次看過這樣的雷射貼紙
一個控制器，兩條電線
銷魂的 Chroma
Mini USB 轉 主機板的 9 Pin
讓電腦可以接受到這個裝置

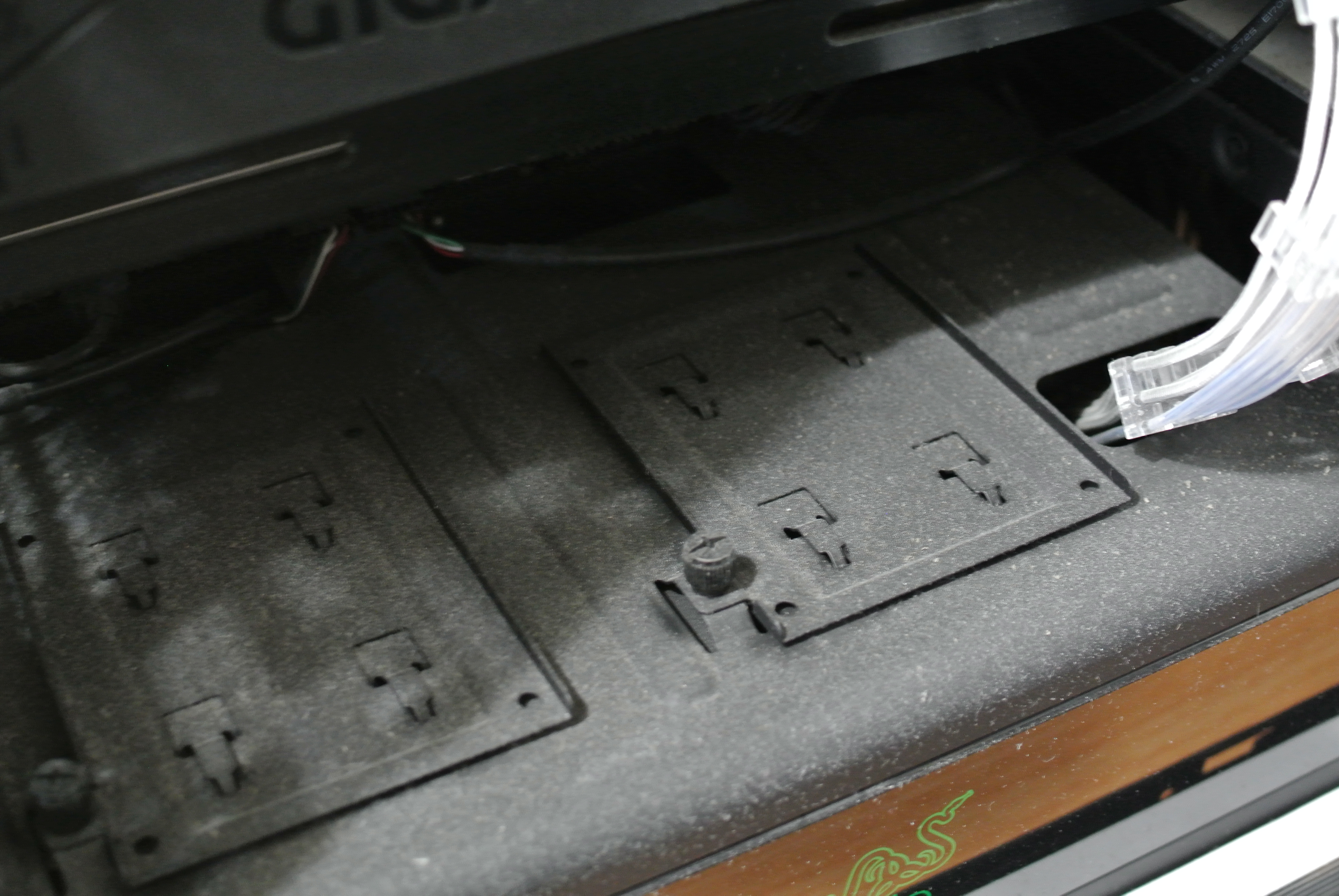

直接拆機，這幾年沒特別保養，灰塵特別厚

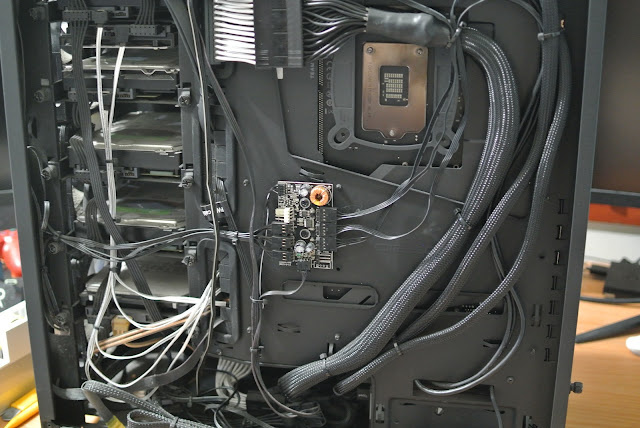

凌亂的背面
花了一點時間
把所有的 ARGB 線材重新整理，接上控制器
這個控制器剛好是2.5SSD的尺寸
而我的機殼還有兩個2.5空槽，無痛直上
倒是發生了一件糗的事情
我的主機板只有兩個 USB 9pin
一個給機殼前置USB
一個給NZXT Kraken Z73 RGB 360mm
只好找一條更長的線繞到機殼後面接一般的USB
接上電源重新開機
Razer synapse 就可以找到驅動直接搜尋到裝置跟所有的燈條
但是燈珠數量有可能無法正確對應
解決方式，就是手動設定燈珠數量
拆了其中一個燈殼
輸入29顆燈珠剛好完美對應
另一個風扇與RGB排線可能因為是LIAN LI 的產品
燈珠數量直接對應
設定好燈珠數量之後
就是重頭戲了
打開 Chroma Studio 的時候
真是滿滿感動
機殼上的燈條跟風扇燈珠都被 Chroma 聯動了
接下來就按各自的喜好
享受 Razer chroma 信仰吧！！！
-------------------------------------------------------------------------------
這兩年回鍋 3D 列印的懷抱
一直想打造一個
Razer 信仰裝飾燈
說到雷蛇的信仰就是那個三頭蛇的LOGO

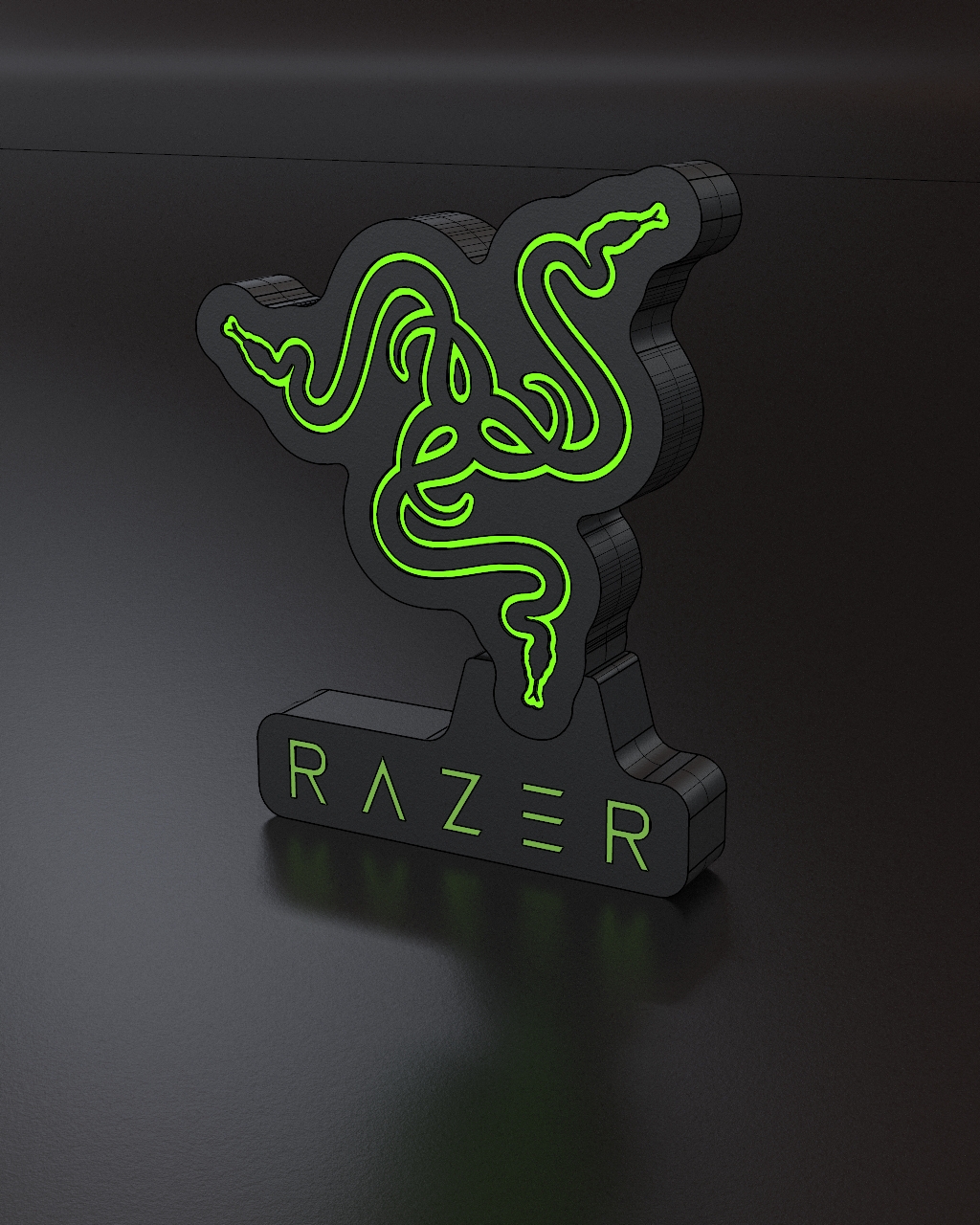

所以 Razer LOGO
就成了我主要的設計方向
設計工具當然是 Rhino 3D
機器則是 拓竹 Bambu Lab A1 Mini Combo

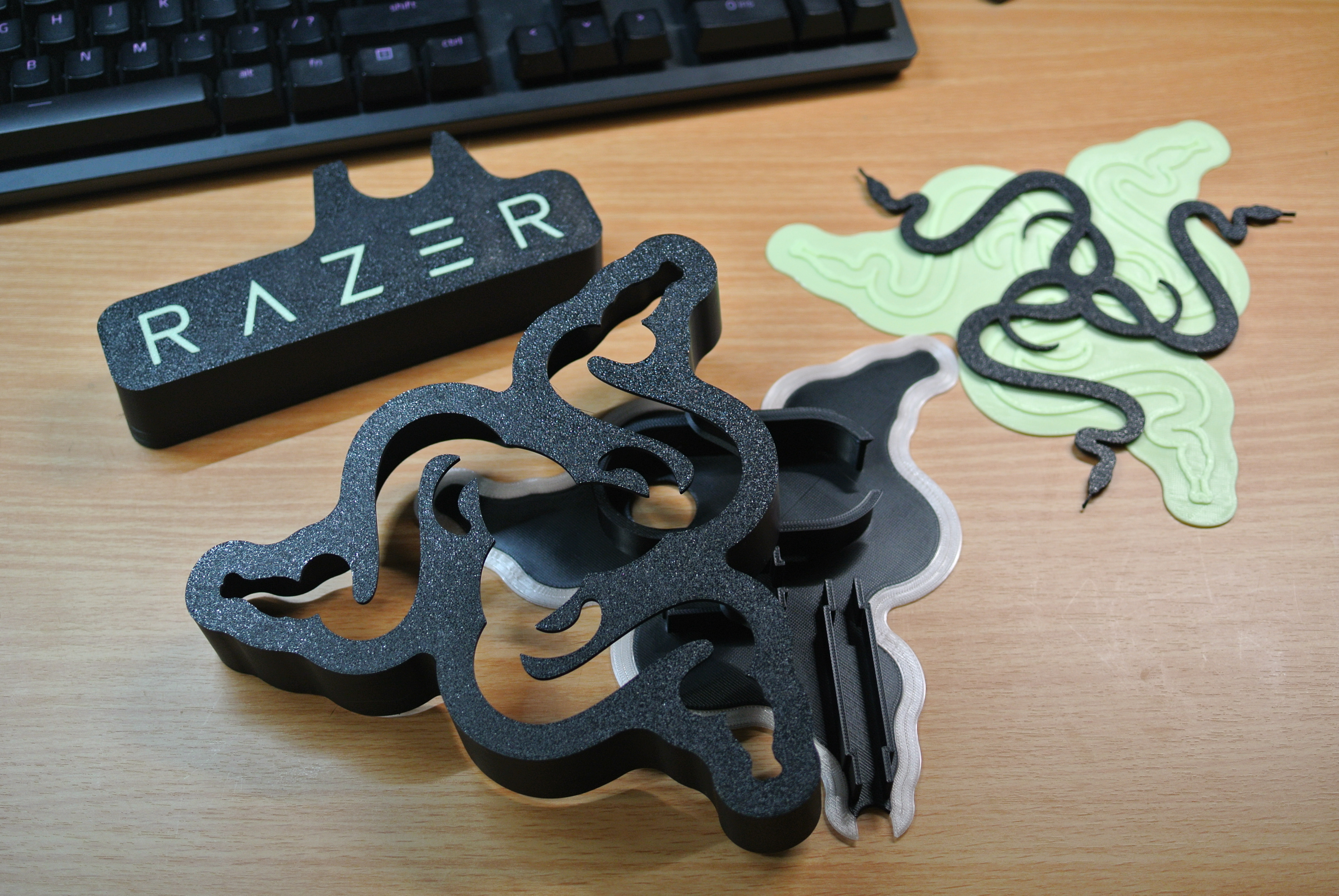

經過幾次版本的更新
列印的失敗與成功
修正控制器的安裝與燈光的平均程度
迎來了最終版

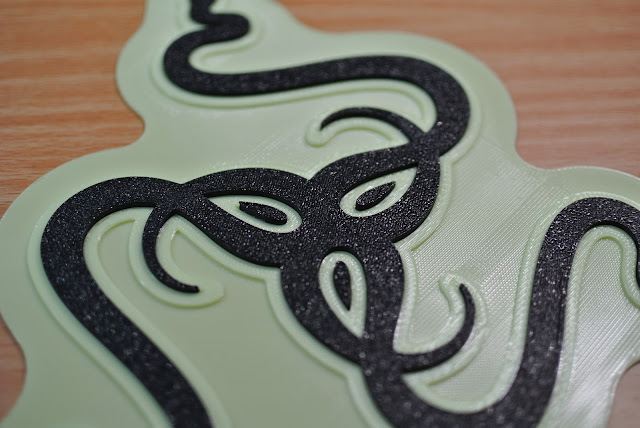

我利用淺蘋果綠當作燈片
用白色也可以，但是我希望未亮燈的狀態下就有淺淺的綠
用快乾將黑色遮光部分黏上
信仰燈希望能獨立運作
使用 Yeelight易來 LED智慧幻彩燈帶 雷蛇版
為了控制器量身打造的位置
背面朝內側
這樣反面就有重置按鈕可以按

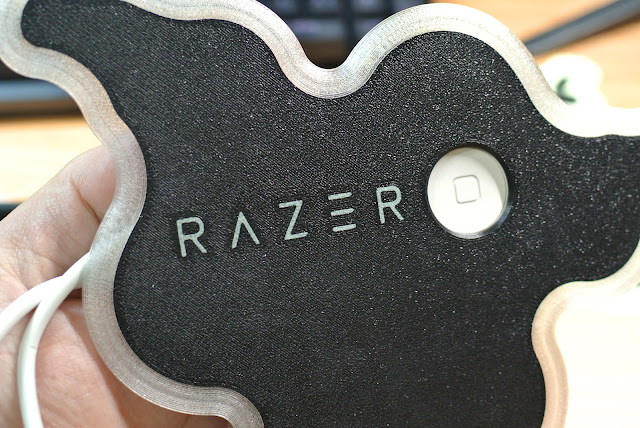

反面加上一個文字LOGO
還有按鈕簍空處
設計了繞線的檔牆
可以讓線材整整齊齊
服服貼貼
舒適
含插座全貌

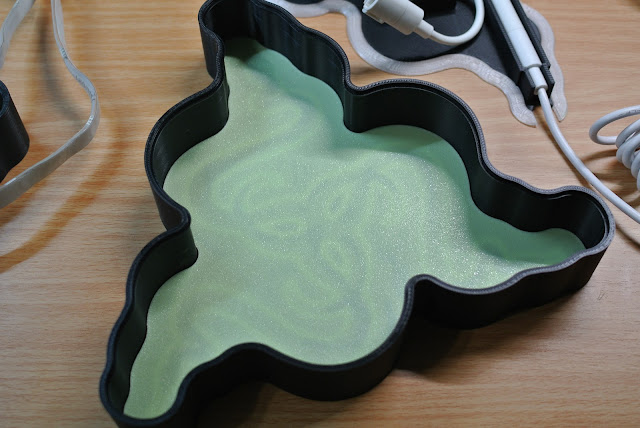

燈條不能離燈片太近
不然容易有燈珠的感覺
將燈條接回背板控制器區
背板有設計一整圈的卡扣
直接扣上即可
最外框留了約略1公分的半透明是有妙用的
完成
也設計了一個底座
完整的狀態
透過這張圖可以看到背板最外框之所以要做成半透明
為了往背牆打光形成光暈感
Yeelight 是透過 Wi-Fi 2.4Ghz 連結
PC 則透過區網控制 Yeelight
簡單說來 PC 的網路要跟 Yeelight 同一個才行
搭配磁吸腳座
背牆打光的光暈非常迷人
曬個效果圖
-------------------------------------------------------------------------------
以為我分享完了嗎？
自製 Chroma 信仰裝飾燈的過程中遇到了一些困難
所以我也做了另一個文字 LOGO 來測試
但連結的方式是透過
Razer Chroma Hardware Development Kit (HDK)
這個連結方式必須跟原廠的控制器綁在一起
所以擺放位置非常侷限
一併分享囉

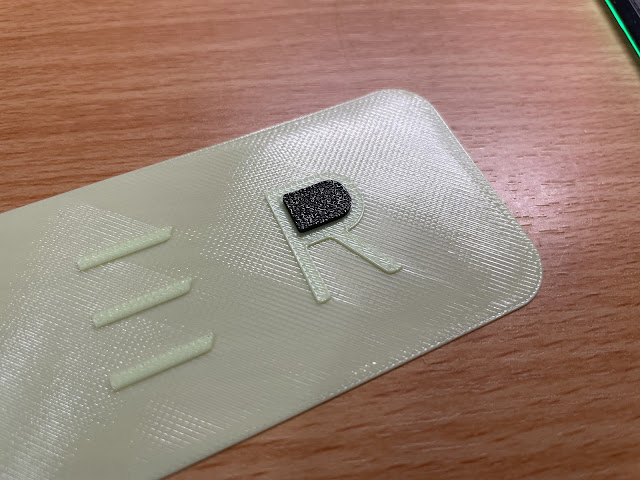

因為前方是文字LOGO
所以背蓋就加上自己的簽名囉
因為原廠燈條非常短
亮度沒那麼誇張
所以我把燈片做得更薄
一樣從背後黏合
漂亮

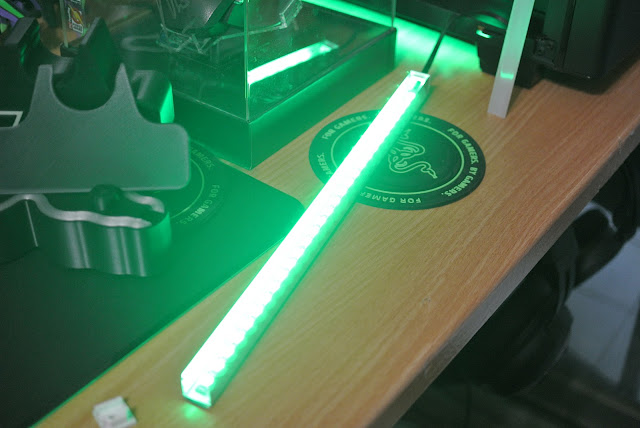

Razer Chroma (HDK)原廠燈條
一條總長40CM
Yeelight 則有2米長
剛好繞一圈
將簽名背蓋蓋上
儀式感拉滿
必須離控制器很近
信仰度拉滿
最後附上一小段影片
這是目前 Chroma 的效果
身為雷蛇粉絲的你
為了 Razer Chroma 能付出多少的愛
For Gamers. By Gamers.
